扇叶三维扫描逆向设计

客户希望通过三维扫描仪扫描获取扇叶的三维数据建立数模图，用于后续产品的逆向设计、质量检测等应用。

1、扇叶小又多，叶片之间的缝隙小，有许多视觉盲点，导致获取的三维数据不完整。

2、传统的测量方法，难以准确获取扇叶的曲面三维数据，也不能进行扇叶后期的二次设计与质量检测。

解决方案

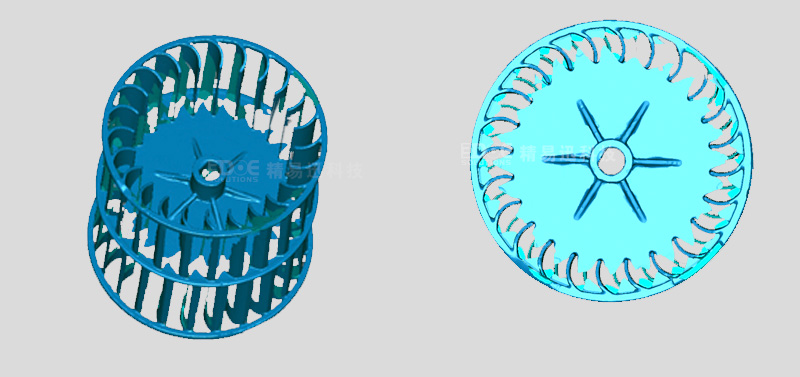

客户需要获取带来的扇叶的3D数据，在原有的扇叶产品基础上做逆向设计，设计出更好的产品。根据客户的需求，精易迅技术工程师采用PTS-A系列白光三维扫描仪，非接触式扫描扇叶，方便、快捷地获取扇叶的三维数据模型。配合先进的逆向设计手段，加快产品设计生产速度。风扇扇叶三维扫描逆向设计_01.jpg

1、客户和技术工程师沟通需求，观察工件，确定能否对物件进行扫描前表面处理。

2、表面处理：被扫描样件为黑色，需要对表面喷粉贴标记点。

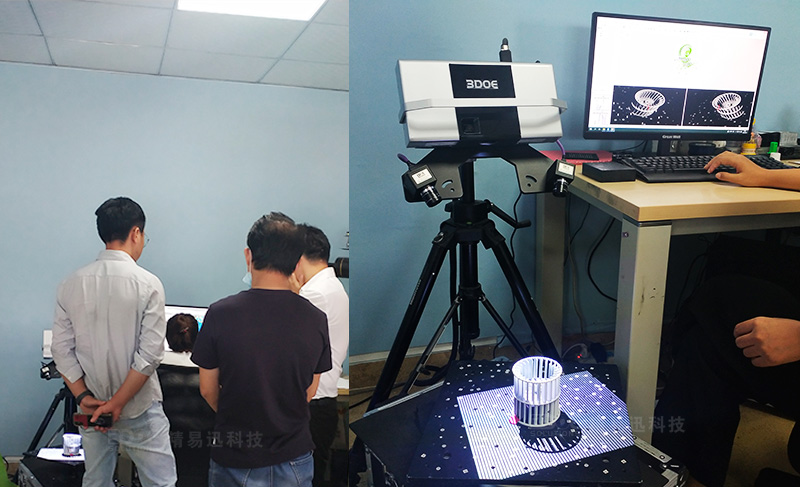

3、通过PTS-A拍照式三维扫描仪扫描扇叶，获取高精度的点云数据。

4、通过逆向设计软件Geomagic Studio处理得到扇叶STL格式的三维模型；

5、扇叶三维数据导入逆向建模软件（Pro/E、UG）进行逆向建模；

6、利用逆向建模软件处理得到的扇叶CAD数据，即可用于二次设计、外观质量检测等应用；
