扫描对象：汽车水室配件

扫描需求：获取汽车水室配件高精度激光三维扫描数据

目的：简单快速高效地测量汽车水室配件全面尺寸的偏差数据，如平面度、共圆度、平面间高度、孔位高度、多个圆柱的直径、圆柱法线方向等3D扫描技术改变世界

1、汽车水室配件

汽车水室配件关系到汽车性能和质量的问题，所以汽车水室配件的生产是非常的严格，生产出来也要经过严格的检测，要检测的的参数非常多，用传统的方法来测量检测，有很多参数无法实现，传统的方法耗时、耗力最后还没有方法进行全面的检测。

拍照式三维扫描仪技术高效地测量出汽车水室配件全尺寸偏差，接下来请看精易迅科技如何用为客户解决汽车水室的三维全尺寸检测。

2、客户需求

1.汽车水室配件需要检测的参数非常多（大约300项）需要提高检测的效率

2.需要检测的主要参数：平面度、共圆度、平面间高度、孔位高度、多个圆柱的直径、圆柱法线方向等

3.需要批量三维尺寸检测

3、汽车水室配件批量全尺寸三维检测解决方案

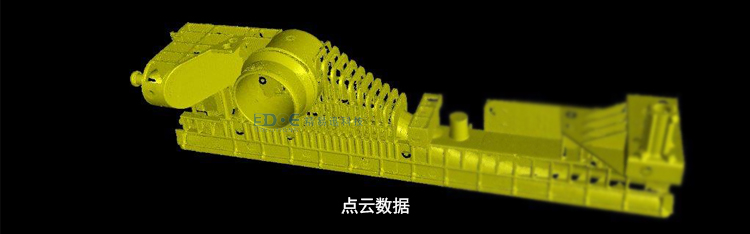

1.快速获取被测汽车水室配件的3D数据

2.把原始CAD数据导入到精易迅3D数模检测软件，在原始CAD上定义测试规则，几何元素、尺寸、计算等

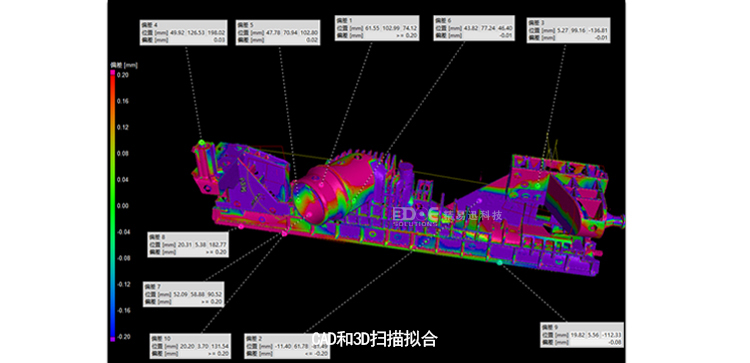

3.把被测汽车水室配件的3D数据导入到精易迅3D数模检测软件，CAD和3D扫描数据拟合，采用主要几何元素的轴向对齐，可以设定0.01-0.1mm的对齐。

4.面的测量（基准地面的共面度）将底面分为4个部分，进行对比检测

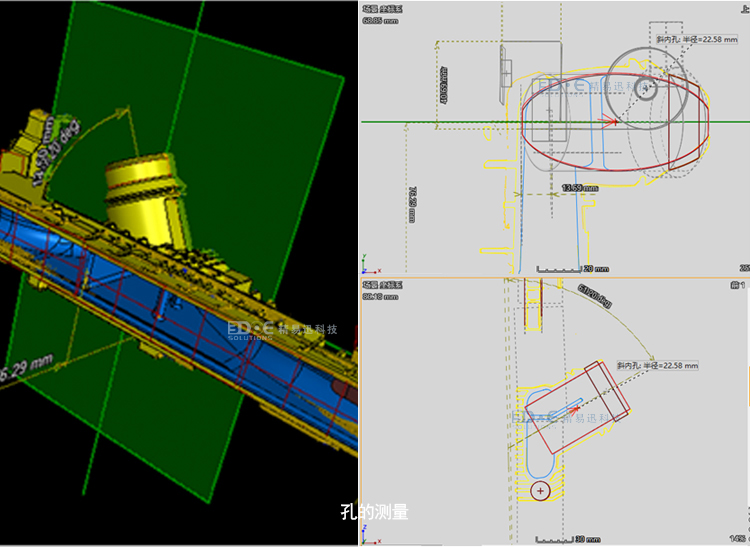

5.孔的测量

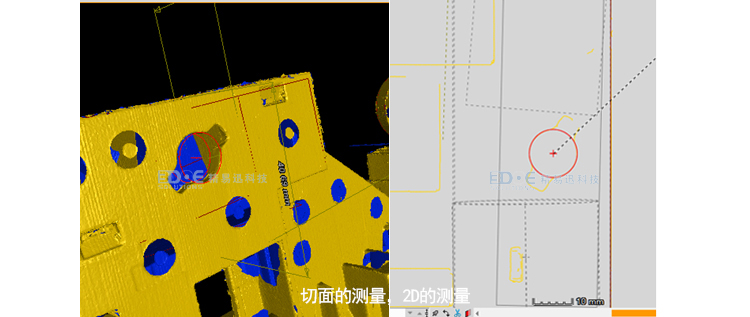

6.切面测量，2D的测量，支持在任意X，Y，Z方向上去切面转换为一个测量平面，可以直接在空间和平面上测量角度，长度，直径等
